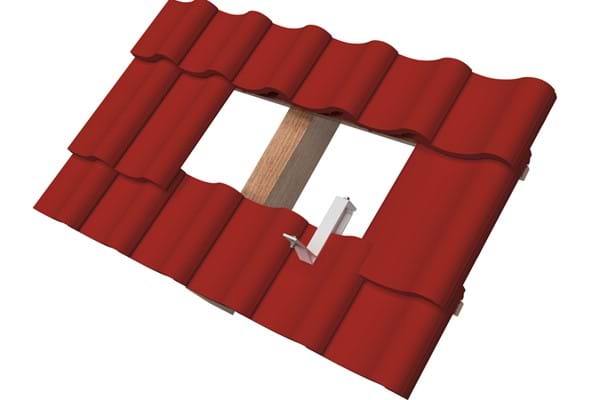

ValkBox Slimline - Hanghaak
Bevestiging achter de panlat
- Slechts twee onderdelen: doos + profiel
- Verstelbare dakhaak (bereik 35-59 mm)
- Maximale afstand dakhaken 500 mm en oversteek profiel voorbij laatste dakhaak 125 mm
Gemeenschappelijke eigenschappen van de ValkBox Slimline, Smartline en Strongline
- Montagesysteem voor schuine daken met dakpannen
- Alle losse montagematerialen verpakt in één doos
- In blanke, semi-zwarte en zwarte uitvoering
- Profielen van 2113 mm voor efficiënt (verticaal) transport of elk ander gewenste lengte
- Portrait montage. Bij landscape montage kan via de ValkKITSplanner een aanvullend artikel worden besteld
- Negen varianten voor lay-outs tot negen panelen per rij

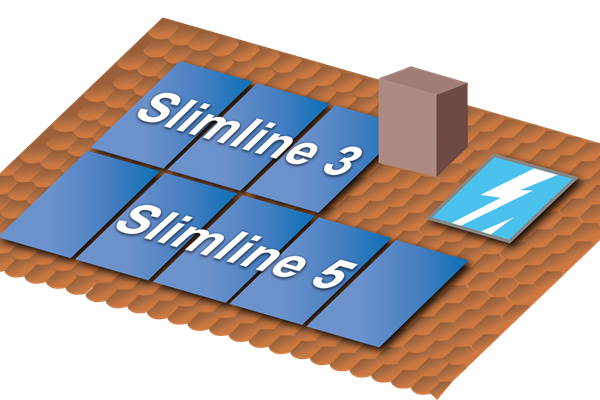

Een rekenvoorbeeld met de ValkBox Slimline
Bij een dak waarop één rij met drie panelen en één rij met vijf panelen kunnen worden geplaatst, is slechts het volgende benodigd (portrait montage, Slimline dakhaak):
• 1 x ValkBox – Slimline 3
• 1 x ValkBox – Slimline 5
• 2 lengten profiel van 3140 mm
• 2 lengten profiel van 5194 mm
Voor de ValkBox Strongline en Smartline kan exact dezelfde rekenwijze worden aangehouden als voor de ValkBox Slimline. Echter, bij de Smartline dienen 14 lengten constructiehout van 730 mm te worden toegevoegd.
Met de gratis te gebruiken ValkKITSplanner kunt u zéér eenvoudig en snel een calculatie maken voor de ValkBox schuin dak systemen (dakpannen). Aansluitend ontvangt u meteen een artikellijst in uw inbox, zodat u direct de materialen bij uw groothandel kunt bestellen. De planner is beschikbaar in acht talen (NL/DE/EN/FR/FI/NO/PL/SE). Zelf proberen?
