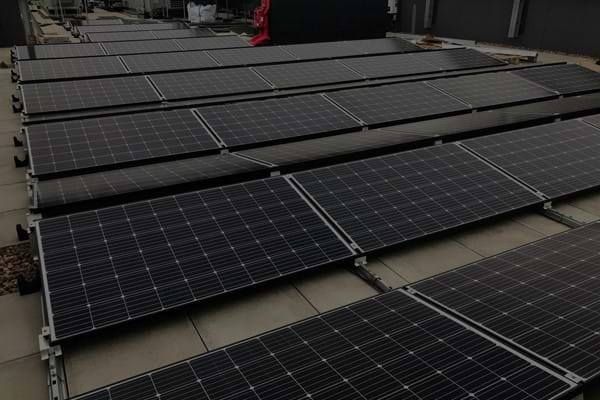

ValkPro+ P10 Wschód-Zachód
Wyjątkowa cecha tego systemu montażu instalacji fotowoltaicznych:
- Montaż pionowy
- Kąt nachylenia 10°
- Rozstaw osiowy: 3500, 3600, 3800, 4200, 4300, 4400 lub 4500 mm
- Dostępny również w konfiguracji południe
Wspólne właściwości systemów ValkPro+ L10 oraz i P10
- Tempo montażu wynosi 3 minuty na panel (systemy wschód-zachód lub południe)
- Metalowe złącza, dzięki czemu system jest przygotowany do uziemienia i instalacji odgromowej
- Możliwość standardowego stosowania do wysokości 25 m (wyżej na życzenie)
- Minimalna liczba niezbędnych artykułów
- Niewielki balast na podstawie standardów krajowych i testów w tunelu aerodynamicznym
- Przystosowany również do paneli 2 m i „high power”

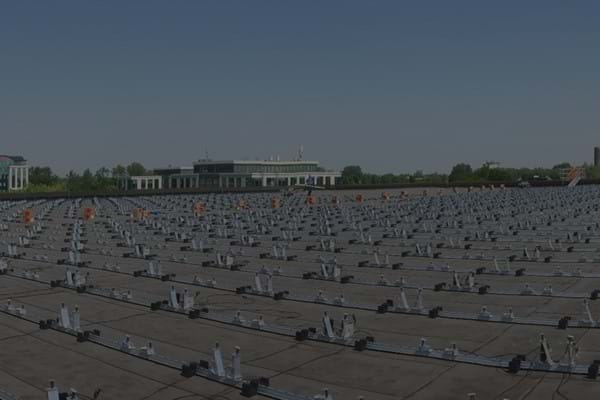

Metody fundamentowania: systemy na dachy płaskie
Systemy ValkPro+ L10 , ValkPro+ L15 i ValkPro+ P10 mają różne metody fundamentowania. Systemy można mocować na przykład przy użyciu gumowych podpór, bloków dociążających lub konsoli.
Podpory gumowe ze względu na niską masę i delikatną strukturę wygodnie się transportuje i instaluje, a także chronią powierzchnię dachu.

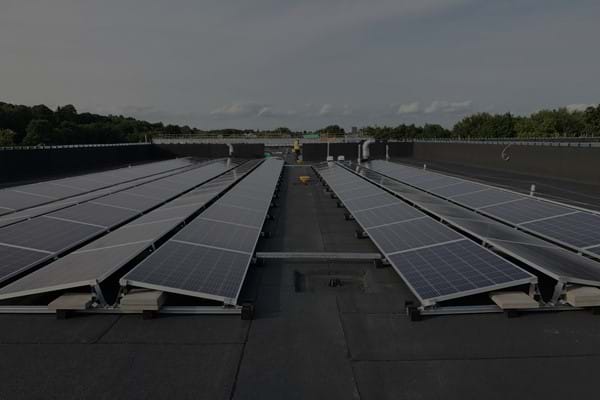

Zaletą bloków dociążających jest to, że zapewniają od razu wyraźną część balastu. Oprócz tego w przypadku użycia bloków dociążających system zostaje dodatkowo podniesiony, co np. w razie ustawienia na otwartej przestrzeni zapewnia łatwy montaż.
Konsole zapewniają solidny montaż na dachu na obszarach o dużym obciążeniu wiatrem lub na dachach, które nie mogą być obciążane. Specjalna konstrukcja zapewnia wodoszczelność.
Darmowe oprogramowanie
Dzięki naszemu darmowemu oprogramowaniu ValkPVplanner można w kilku łatwych krokach uzyskać kompletną kalkulację projektu z listą niezbędnych artykułów i instrukcjami dostosowanymi do danego projektu.
